Back ChemicalBook Home>CAS DataBase List>3882-98-2More Spectrum> 2-Amino-2-thiazoline hydrochloride (3882-98-2) IR2

3882-98-2

2-Amino-2-thiazoline hydrochloride (3882-98-2) IR2

Molecular FormulaC3H7ClN2S

Molecular Weight138.62

  • 2-Amino-2-thiazoline hydrochloride (3882-98-2) IR2

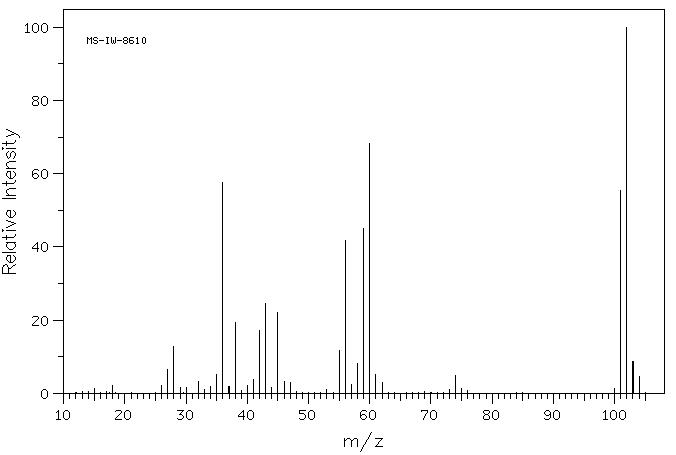

    Mass

    MS-IW-8610
    2-thiazolin-2-amine hydrochloride
    C3H6N2S HCl         (Mass of molecular ion:    102)


       Source Temperature: 190 °C
       Sample Temperature: 170 °C
       Direct, 75 eV


          15.0       1.3
          18.0       2.1
          26.0       2.1
          27.0       6.4
          28.0      12.8
          29.0       1.6
          30.0       1.6
          32.0       3.2
          33.0       1.1
          34.0       1.9
          35.0       5.2
          36.0      57.6
          37.0       1.8
          38.0      19.3
          40.0       2.1
          41.0       3.7
          42.0      17.1
          43.0      24.6
          44.0       1.5
          45.0      22.0
          46.0       3.3
          47.0       3.0
          53.0       1.0
          55.0      11.7
          56.0      41.9
          57.0       2.5
          58.0       8.2
          59.0      45.0
          60.0      68.3
          61.0       5.2
          62.0       3.1
          73.0       1.0
          74.0       4.9
          75.0       1.3
         100.0       1.4
         101.0      55.4
         102.0     100.0
         103.0       8.8
         104.0       4.7


400 MHz in DMSO-d6

  • 2-Amino-2-thiazoline hydrochloride (3882-98-2) IR2

    1H NMR 399.65 MHz
    C3 H6 N2 S 0.040 g : 0.5 ml DMSO-d6
    2-thiazolin-2-amine hydrochloride
    ChemicalStructure
        Assign.     Shift(ppm)
    A 9.9 B 3.858 C 3.532

         Hz     ppm     Int.


       3947.14   9.877     60
       1549.22   3.877    497
       1541.90   3.859   1000
       1534.12   3.839    626
       1419.53   3.552    634
       1411.59   3.533    991
       1404.27   3.514    499


in DMSO-d6

  • 2-Amino-2-thiazoline hydrochloride (3882-98-2) IR2

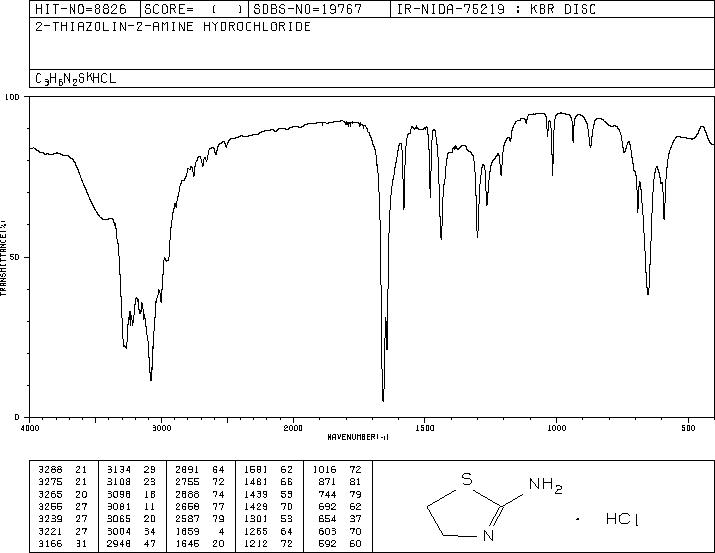

KBr disc

  • 2-Amino-2-thiazoline hydrochloride (3882-98-2) IR2

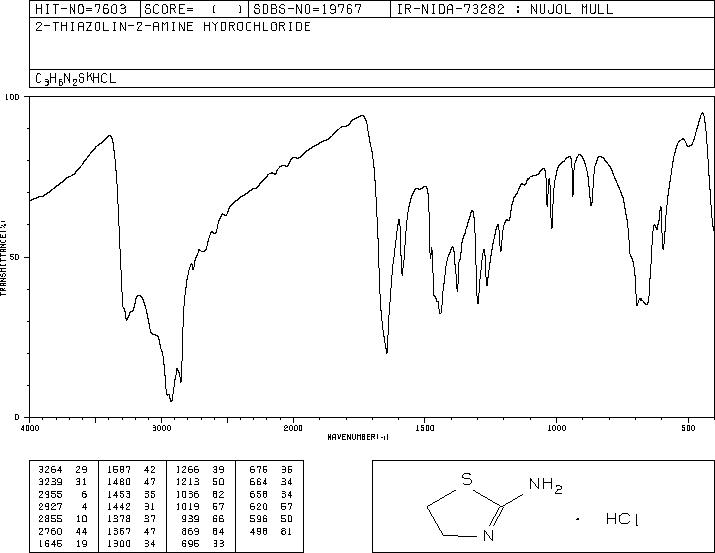

nujol mull

  • 2-Amino-2-thiazoline hydrochloride (3882-98-2) IR2

  • 2-Amino-2-thiazoline hydrochloride (3882-98-2) IR2
